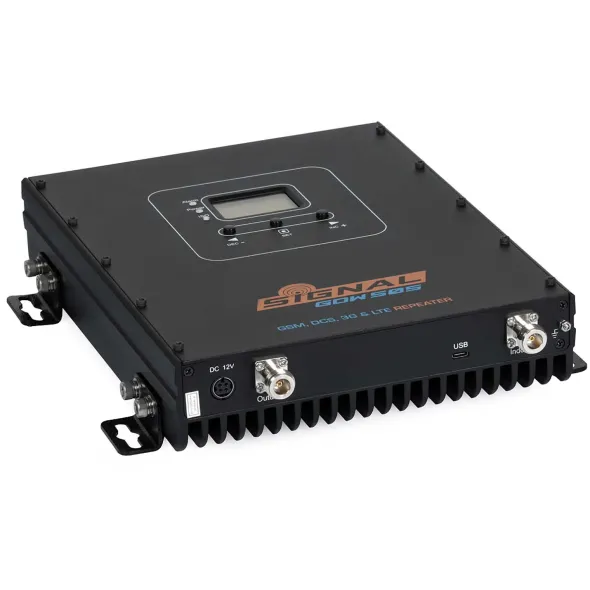

Signal GDW-505 wzmacniacz (EGSM, GSM, DCS, WCDMA, LTE)

Signal GDW-505 wzmacniacz (EGSM, GSM, DCS, WCDMA, LTE) służy do wzmocnienia sygnału GSM/3G/LTE i wprowadzeniu go do wewnątrz pomieszczeń. Powierzchnia wzmacniania około 500 m².

Repeater Signal GDW-505 doskonale nadaje się do miejsc, gdzie sygnał jest na tyle słaby, że prowadzenie rozmów przez telefon komórkowy lub transmisja danych są niemożliwe. Przykładem może być miejsce położone daleko od nadajnika lub budynek z grubymi murami, piwnicami użytkowymi (kawiarnie) lub nowoczesnymi oknami, których szyby kryte są związkami metalicznymi. Wzmacniacz sygnału Signal GDW-505 rozwiązuje problem w hotelach, pensjonatach, domach i w wielu innych miejscach, gdzie sygnał sieci GSM/3G/LTE jest słaby, przez co rozmowa lub połączenie z Internetem jest niemożliwe.

Wzmacniacz (repeater) Signal GDW-505 jest urządzeniem konsumenckim wzmacniającym pełny zakres GSM/EGSM/DCS/WCDMA (LTE w paśmie 900, 1800, 2100 MHz), spełniającym wymogi dyrektywy RED 2014/53/EU oraz normy ETSI 303 609. Urządzenie posiada deklarację CE.

UWAGA: Brak zasilacza w zestawie. Do urządzenia należy dokupić .

Cechy wyróżniające:

• urządzenie przeznaczone dla telefonów/modemów (EGSM, GSM, DCS, WCDMA (3G), LTE) pracuje w paśmie 880-915, 925-960 (EGSM+GSM); 1710-1785, 1805-1880 (DCS), 1920-1980, 2110-2170 MHz (WCDMA)
• wzmocnienie sygnału LTE w paśmie 900 MHz, 1800 MHz, 2100 MHz
• urządzenie spełnia normę ETSI 303 609 wymaganą dla tego typu urządzeń
• AGC – automatyczna kontrola zysku
• ALC – automatyczna kontrola poziomu sygnału
• MGC – manualna kontrola zysku
• wyświetlacz informujący o sile odbieranego sygnału oraz statusie pracy urządzenia
• wzmocnienie sygnału odpowiednie do deklarowanego zasięgu
• powierzchnia pokrycia wewnątrz budynku do 500 m2
• łatwy montaż (Plug and Play)
• w komplecie nie znajduje się antena zewnętrzna, użytkownik sam dokonuje wyboru w zależności od poziomu sygnału (sugerowana A741031)
• na urządzenie udzielana jest 24 miesięczna gwarancja

• repeater
• kołki oraz wkręty
• instrukcja obsługi

Ważne funkcje:

• Funkcja AGC – Automatyczna kontrola zysku umożliwia regulację zysku w granicach do 20 dBm. To znaczy, że w przypadku zbyt silnego sygnału na wejściu urządzenia, odpowiedni mechanizm „stłumi” sygnał.
• Regulowane wzmocnienie – Funkcja umożliwia manualne ustawienie siły sygnału na wyjściu, w celu dostosowania siły sygnału do wartości dopuszczalnej przez wzmacniacz.

• wybrać miejsce na zewnątrz budynku, gdzie odbieramy sygnał telefonii komórkowej
• zewnętrzną antenę LTE ustawić w kierunku nadajnika operatora
• wybrać takie miejsce instalacji wzmacniacza wewnątrz budynku, aby antena wewnętrzna została zainstalowana w miarę centralnie w obszarze, który ma pokryć zasięgiem
• sprawdzić czy odległość od miejsca instalacji anteny zewnętrznej do miejsca instalacji anteny wewnętrznej jest większa niż 10 m
• zamontować repeater GDW-505 z dala od źródeł ciepła, zapewniając odpowiednie chłodzenie urządzenia
• sprawdzić poprawność połączeń przewodu z anteną i wzmacniaczem (gniazda anteny zewnętrznej i wewnętrznej są odpowiednio oznaczone)
• włączyć zasilacz do gniazda 230 V AC

Repeater Signal GDW-505 A6777 jest podłączany zarówno do anteny zewnętrznej, jak i wewnętrznej przewodami. Dlatego łatwo jest dobrać miejsce instalacji, gdzie konieczne jest doprowadzenie napięcia 230 V AC.

Signal GDW-505
Dane techniczne
Pasmo pracy	880-915 MHz 925-960 MHz (GSM+EGSM) 1710-1785 MHz 1805-1880 MHz(DCS) 1920-1980 MHz 2110-2170 MHz (3G)
Powierzchnia pokrycia	500 m2
Maksymalna moc wyjściowa	15 dBm
Wzmocnienie uplink	60 dB
Wzmocnienie downlink	65 dB
Maksymalne opóźnienie	0,5 μs
AGC (Autmatyczna kontrola wzmocnienia)	Tak, wbudowane
Zakres	20 dB
ALC (Autmatyczna kontrola poziomu)	Tak, wbudowane
MGC (Manualna kontrola wzmocnienia)	Tak, wbudowane
Zakres	0 – 31 dB
Impedancja	50 Ω
Wyświetlacz	Tak
Wbudowany miernik poziomu sygnału	Tak
Złącza antenowe anteny zewn.	N – gniazdo
Złącza antenowe anteny wewn.	N – gniazdo
Właściwości sprzętowe
Zasilanie	12 V DC
Certyfikaty	CE (ETSI 303 609)
Wymiary	350 x 200 x 60 mm
